1, Analiza procesu produkcyjnego linii produkcyjnej proszku gumowego ze zużytych opon
Linia do produkcji proszku gumowego ze zużytych opon składa się z dwóch części: urządzenia do wstępnej obróbki opon i urządzenia do mielenia. Zespół rozdrabniający składa się z kruszarki gumy, przenośnika taśmowego, przesiewacza wibracyjnego i urządzenia do separacji magnetycznej.
Najpierw opona jest przetwarzana na bloki kwadratowe o boku 3-5 cm za pomocą sprzętu do wstępnej obróbki opon. Następnie blok gumowy jest kruszony i mielony za pomocą kruszarki gumowej typu XKP400/450/610 w zespole rozdrabniającym w celu uzyskania drutu stalowego-zawierającego proszek gumowy i granulat gumowy. Następnie na głównym przesiewaczu wibracyjnym wybierany jest drobny materiał, a drobny proszek oddziela się od drutu stalowego za pomocą urządzenia do separacji magnetycznej w celu uzyskania czystego proszku gumowego (rozdrobnienie można wybrać według potrzeb). Proszek gumowy, który nie spełnia wymaganego stopnia rozdrobnienia, zawracany jest za pośrednictwem głównego przenośnika taśmowego do kruszarki gumy w celu ponownego zmielenia. Ta technologia procesu recyklingu fizycznego jest zaawansowana, nie wymaga żadnych surowców chemicznych, nie wytwarza ścieków i ma niskie koszty operacyjne. Jest to preferowany sprzęt do produkcji proszku gumowego z opon z drutu stalowego.
2. Lista powiązanego sprzętu
|
nazwa urządzenia |
wyjaśnić |
|
1. Urządzenia do wstępnego kondycjonowania opon |
|
|
Opona do maszyny do cięcia |
Przełam oponę od korony na dwie części |
|
Zautomatyzowana maszyna do cięcia-pasków opon |
Rozłożone opony są synchronicznie cięte na kawałki |
|
Maszyna do cięcia opon |
|
|
Separator cewki stalowej |
Wyciągnij felgę opony |
|
2. Zestaw młyna |
|
|
Łamacz gumy XKP-400 / 450 / 610 |
Kawałki gumy są kruszone i mielone |
|
Główny ekran wibracyjny |
Przegląd materiału |
|
główny przenośnik |
Transport materiałów w obrocie |
|
roślina magnetyczna |
Drut kapilarny jest oddzielony |
|
Sprzęt do obróbki włókien |
defibrylacja |
3. Krótkie wprowadzenie pojedynczej maszyny

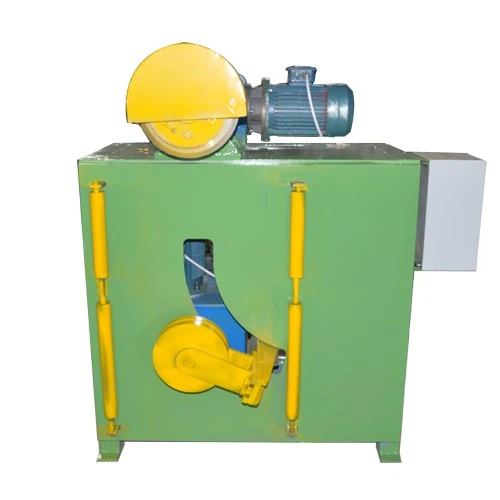

Maszyna do cięcia opon: służy do przecięcia całej opony od środka korony opony na dwie części, zapewniając wygodny transport, oszczędzając 40% miejsca i zapewniając większy wybór do późniejszego użycia.
|
model |
moc (kw) |
zakres pracy (mm) |
Wydajność cięcia (szt/h) |
waga (kg) |
rozmiar (mm) |
|
ZQJ310 |
9.5 |
750-1200 |
60-80 |
640 |
1440*1000*1540 |
Automatyczna maszyna do cięcia opon: służy do rozkładania rozłożonej opony na paski (regulowana szerokość), które może z łatwością obsługiwać 1 pracownik, oszczędzając pracę i poprawiając bezpieczeństwo. Narzędzie tnące wykonane jest ze specjalnych materiałów o wysokiej twardości i dobrej odporności na zużycie.
|
model |
moc (kw) |
zakres pracy (mm) |
Wydajność cięcia (szt/h) |
waga (kg) |
rozmiar (mm) |
|
QT380 |
8.5 |
750-1200 |
15-20 |
850 |
1800*900*1580 |
|
QT600 |
10.5 |
750-1200 |
30-40 |
1800 |
2190*950*1780 |
Maszyna do cięcia opon: służy do szybkiego rozkładu opony taśmowej na bloki o średnicy 30-50 mm, co jest trzecim procesem obróbki opony. Maszyna składa się z dwóch ruchomych noży, stałego noża i mechanizmu wymuszonego podawania. Narzędzie jest wykonane z węglika. Należy je wymienić w przypadku zużycia korpusu noża. Podczas wymiany narzędzia należy zastosować spawanie miedzią tlenową lub spawanie piecowe.
|
model |
moc (kw) |
zakres pracy (mm) |
wyjście (t/h) |
waga (kg) |
rozmiar (mm) |
|
QK200 |
15 |
Pasek na oponę 30-50mm |
1 |
450 |
800*810*1380 |
|
QK350 |
31.5 |
Pasek na oponę 30-50mm |
2 |
1300 |
1060*1000*1780 |
Separator pierścieni stalowych: ta maszyna może obsługiwać stronę opony i otwór wewnętrzny oraz usuwać cały drut wewnętrzny. Umieść wewnętrzny otwór opony w rowku prowadzącym, przeprowadź przez dwie przeciwległe rolki i oddziel zewnętrzną gumę pokrytą drutem stalowym od drutu stalowego.
|
model |
moc (kw) |
zakres pracy (mm) |
wyjście (kg/h) |
waga (kg) |
rozmiar (mm) |
|
GF240 |
15.75 |
750-1200 |
1 |
1500 |
1560*1100*1450 |
łamacz gumy
(1) Przegląd: używany głównie do kruszenia i mielenia bloków gumowych. Materiał walca to stopowa stal zimnotwarda, powierzchnia robocza walca ze staliwa i twardy materiał stopowy napawający o średnicy wału, powierzchni roboczej i średnicy wału poprzez obróbkę szlifowania, o wysokiej twardości i odporności na zużycie.
(2) Skład: podstawa, rama, przednie i tylne rolki, przekładnia, reduktor, sprzęt regulacyjny, urządzenie regulujące temperaturę rolek, wyłącznik bezpieczeństwa i elektryczny układ sterowania.
(3) Urządzenie do regulacji odległości to boczna pionowa regulacja ślimakowa, charakteryzująca się-oszczędnością pracy i pięknym stylem.
(4) Urządzenie regulujące temperaturę walca może przepuszczać wodę chłodzącą do walca, aby dostosować temperaturę powierzchni walca do wymagań procesu.
(5) Urządzenie zabezpieczające:
A. Zabezpieczenie silnika przed przeciążeniem;
B. Urządzenie zabezpieczające rolki: gdy ciśnienie robocze sprzętu natychmiast przekracza obciążenie, rolę odgrywa ubezpieczenie bezpieczeństwa. Aby chronić wałek i inne główne części, aby maszyna działała bardziej niezawodnie, zmniejsz koszty konserwacji.
(6) Parametry sprzętu
|
model |
XKP400 |
XKP450 |
XKP610/800 |
XKP610/1000 |
|
Średnica rolki przedniej (mm) |
400 |
450 |
510 |
560 |
|
Średnica tylnego wałka (mm) |
400 |
450 |
610 |
610 |
|
Długość rolki (mm) |
600 |
800 |
800 |
1000 |
|
Stosunek prędkości rolek |
1:1.38 |
1:1.43 |
1:2 |
1:1.9 |
|
Prędkość linii przedniej rolki (m/min) |
22.29 |
24.38 |
23.79 |
24.72 |
|
** rozstaw rolek (mm) |
10 |
10 |
16 |
16 |
|
Łożysko ślizgowe/toczne |
łożysko ślizgowe |
do wyboru |
do wyboru |
łożysko przeciwcierne |
|
wydajność (kg/h) |
200-500 |
300-700 |
600-1200 |
1000-2000 |
|
moc (kw) |
45 |
75 |
132 |
185 |
|
waga (kg) |
7500 |
11500 |
17500 |
19500 |
|
rozmiar (mm) |
3920*1850*1720 |
5060*1930*1550 |
5739*2270*1560 |
5899*2270*1560 |
Główny ekran wibracyjny
|
model |
moc (kw) |
rozmiar (mm) |
funkcjonować |
|
SF4800 |
7.5 |
6850*1010*400 |
Przegląd materiału |
główny przenośnik
|
model |
moc (kw) |
rozmiar (mm) |
funkcjonować |
|
SSD7480 |
2.2 |
7480*820*680 |
Transport materiałów w obrocie |
Sprzęt do separacji magnetycznej: używany do oddzielania kapilarnego drutu stalowego w proszku gumowym i wytwarzania czystego proszku gumowego.
Uwaga: Sprzęt do przetwarzania włókien można kupić zgodnie z potrzebami klienta
Sprzęt do przetwarzania włókien: regulowany separator powietrza polega na zastosowaniu różnej prędkości powietrza w zawieszeniu dla mieszaniny, ze względu na gęstość materiału, różnicę prędkości powietrza w zawieszeniu nieodłącznym dla materiału, w przypadku tego samego materiału różne rozmiary cząstek mają różną prędkość powietrza w zawieszeniu, dlatego dostosowując kąt płyty łopatkowej, zmień prędkość powietrza w obiegu wewnętrznym korpusu, aby uzyskać efekt separacji o wysokiej precyzji.
|
model |
Zakres przetwarzania |
Dokładność separacji |
wyjście (kg/h) |
moc (kw) |
rozmiar (mm) |
|
KF1200 |
Proszek o uziarnieniu 18-20 mesh |
＞85% |
800 |
5.5+1.5 |
1510*1510*3900 |
XYT może również według klienta dotyczącego produkcji proszku gumowego, szeregu różnych wymagań, dostosować dla Ciebie linię do produkcji proszku gumowego ze zużytych opon.
